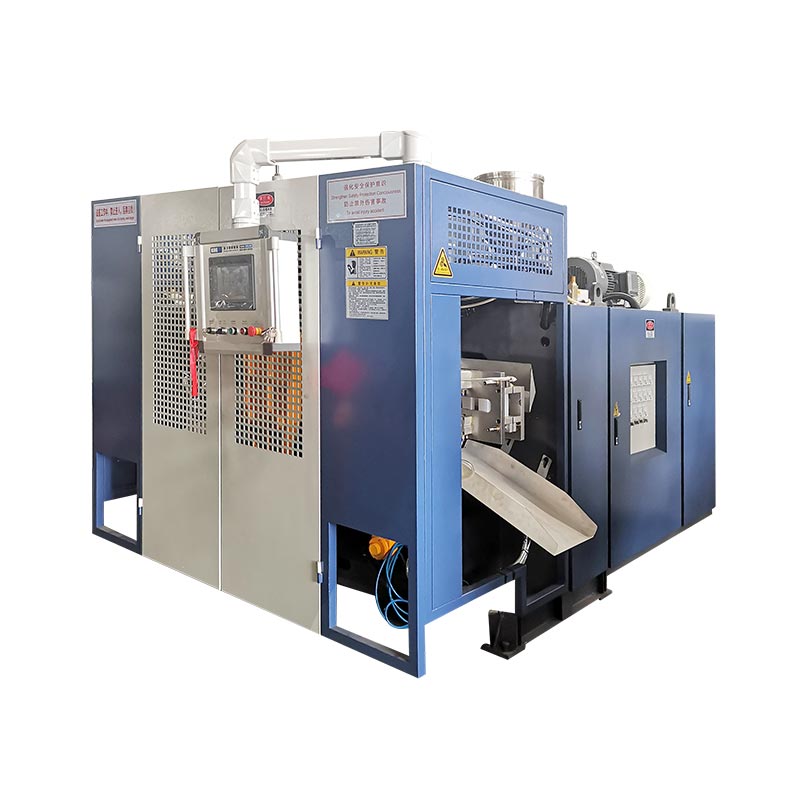

L-HMI hija l-fehma tal-operatur tal-proċess, mhux il-proċess innifsu. Aqra l-valuri stabbiliti, ir-rispons attwali, l-istatus tal-magna, u l-istorja tal-allarm flimkien qabel ma tibdel riċetta.
X'inhuma l-iskrins ewlenin tal-HMI ddisinjati biex juru
L-ismijiet tal-iskrin u t-tqassim ivarjaw skont il-magna, il-programm PLC, l-għażliet u l-verżjoni tal-kontrollur. L-impjiegi sottostanti huma simili: agħżel modalità, kmand azzjoni, issettja mira, turi feedback, turi l-istat tas-sekwenza, u għid lill-operatur għaliex l-azzjoni li jmiss hija mblukkata.
| Grupp tal-iskrin | Informazzjoni tipika | Mistoqsija tal-operatur |
|---|---|---|
| Prinċipali / status | Modalità, stat taċ-ċiklu, allarmi attivi, pożizzjonijiet ewlenin u status tal-produzzjoni | X'qed tagħmel il-magna issa? |
| Operazzjoni manwali | Moffa, blow pin, ġibda tal-qalba, ġarr, robot, estrużjoni u kmandi awżiljarji | Jista' dan il-mekkaniżmu jimxi b'mod sikur u jirrispondi? |
| Temperatura | Valur issettjat, valur attwali, status tal-heater, devjazzjoni għolja/baxxa | Is-sistema tat-tidwib hija stabbli u lesta? |
| Issettjar tal-ħin | Dewmien, ħin tal-blow, ħin tat-tkessiħ, ħin tal-moviment u twieqi tas-sekwenza | Il-pass jibda u jispiċċa fil-punt maħsub? |
| Pressjoni u veloċità | Pressjoni jew veloċità kmandati għal movimenti idrawliċi magħżula | Ir-riċetta tal-moviment hija adattata għal din il-moffa u l-pass? |
| Għażla tal-funzjoni | Għażliet installati jew attivati u għażliet ta 'sekwenza awtomatika | Il-programm qed jistenna għażla li mhix qed tintuża? |
| Input / output | Stati tas-sensuri u tal-iswiċċ; Kmandi tal-output PLC | Il-kontrollur jara l-kundizzjoni meħtieġa u joħroġ il-kmand? |
| Storja ta 'allarm | Allarmi attivi u preċedenti bil-ħin jew bl-ordni | Liema tort seħħ l-ewwel? |
| Pożizzjoni / kalibrazzjoni | Il-pożizzjoni tal-platen jew tal-akkumulatur, il-valuri ta' referenza u l-oqsma tal-kalibrazzjoni | Il-pożizzjoni murija taqbel mal-pożizzjoni fiżika? |
| Kontroll tal-ħxuna tal-ħajt | Punti tal-profil, kmand tad-die-gap, funzjonijiet tal-fajl u traċċar | Il-profil jallinja mal-parison u l-parti? |
Uża l-gwida għall-ipprogrammar parisongħall-iskrin tal-ħxuna tal-ħajt. Dan l-artikolu jiffoka fuq is-sekwenza usa' tal-magni.
Aqra l-valur stabbilit u l-valur attwali bħala par
Valur stabbilit huwa talba. Valur attwali huwa feedback. Meta ma jaqblux, it-tibdil tat-talba jista' jaħbi s-sintomu mingħajr ma jsib it-tort.
Għal żona ta 'temperatura, l-ewwel iċċekkja jekk l-output tal-heater hux qed jiġi kmandat. Jekk il-valur stabbilit huwa 'l fuq mill-valur attwali iżda l-output jibqa' mitfi, spezzjona permissivi, stat ta 'allarm, loġika tal-ħruġ, wiring, contactor jew relay ta' stat solidu kif applikabbli. Jekk l-output huwa mixgħul iżda t-temperatura ma togħlax, spezzjona ċ-ċirkwit tal-heater u l-post tas-sensor. Jekk it-temperatura attwali taqbeż, iċċekkja l-irfinar, il-kuntatt tas-sensuri, il-ħardwer tal-iswiċċjar, it-tkessiħ u l-bidliet riċenti tar-riċetta.
L-istess loġika tapplika għall-pożizzjoni. Kmand tal-moffa miftuħa mhuwiex prova li l-platen imċaqlaq. Qabbel l-istatus tal-kmand, feedback tas-sensorju, pressjoni idrawlika, interlocks u l-mekkaniżmu fiżiku.
Sekwenza ta' soluzzjoni tal-problemi ta' allarm f'seba' passi
- Agħmel iż-żona sigura.Waqqaf il-moviment awtomatiku jekk il-kundizzjoni tista 'tagħmel ħsara lit-tagħmir jew tesponi persuna. Segwi l-proċedura approvata tal-impjant.
- Irreġistra l-ewwel allarm.Istampa jew ikteb il-messaġġ, il-ħin, il-mod, il-prodott, ir-riċetta, il-pass taċ-ċiklu u kwalunkwe avveniment preċedenti. Allarmi aktar tard jistgħu jkunu konsegwenzi.
- Reset immedjatament.Reset jista 'jħassar l-aħjar ħjiel. Aqra l-istorja tal-allarm u nnota liema kundizzjoni falliet l-ewwel.
- Identifika l-kundizzjoni nieqsa.Iddetermina jekk is-sekwenza tkunx qed tistenna temperatura lesta, gwardja magħluqa, pożizzjoni tal-moffa, pożizzjoni tal-akkumulatur, pressjoni tal-arja, pressjoni idrawlika, materjal, dar robot, jew permissiv ieħor.
- Qabbel l-istatus HMI mal-magna.Jekk l-iskrin jgħid li swiċċ tal-limitu huwa mitfi, spezzjona l-apparat, il-mira, il-kejbil u l-allinjament. Jekk l-iskrin jgħid li huwa mixgħul iżda l-istat fiżiku ma jaqbilx, waqqaf u investiga.
- Uża l-mod manwali biss fi ħdan il-proċedura.Jog mekkaniżmu wieħed kull darba, biż-żona korretta ċara u s-salvagwardji kollha meħtieġa attivi. Tużax kmandi manwali biex tegħleb interlock mhux solvut.
- Ivverifika t-tiswija.Ċara l-kawża, reset darba, agħmel kontroll manwali kkontrollat, imbagħad osserva diversi ċikli awtomatiċi qabel ma terġa 'lura l-magna għall-produzzjoni normali.
Kif l-iskrins tad-dħul u tal-ħruġ inaqqsu t-tort
Skrin tad-dħul juri dak li jirċievi l-PLC minn sensuri, swiċċijiet u sistemi esterni. Skrin tal-output juri dak li jikkmanda l-PLC. Flimkien, jgħinu biex jisseparaw problema ta' sekwenza minn problema ta' apparat fuq il-post.
| Osservazzjoni | Dak li tissuġġerixxi | Spezzjoni li jmiss |
|---|---|---|
| Is-sensorju fiżiku jinbidel, l-input le | Sensor, allinjament, provvista, wiring jew problema tal-kanal tad-dħul | Spezzjona l-apparat u ċ-ċirkwit billi tuża t-tpinġija elettrika |
| L-input meħtieġ huwa preżenti, l-output qatt ma jixgħel | Kundizzjoni oħra permissiva, modalità, tajmer, allarm jew sekwenza qed timblokka l-kmand | Irrevedi l-istat tas-sekwenza u l-kundizzjonijiet kollha relatati |
| Output jixgħel, l-attwatur ma jiċċaqlaqx | Apparat tal-ħruġ, valv, drive, provvista idrawlika/pnewmatika jew restrizzjoni mekkanika | Iċċekkja l-kmand fl-apparat tal-kamp u spezzjona l-mogħdija tal-enerġija |
| Il-moviment iseħħ, il-pożizzjoni qatt ma tikkonferma | Swiċċ tal-limitu, transducer, mira, kalibrazzjoni jew problema ta 'feedback tad-dħul | Qabbel il-pożizzjoni fiżika mal-valur tal-feedback |
| L-allarm jirrepeti fl-istess punt taċ-ċiklu | Ħin, pożizzjoni jew kundizzjoni tal-proċess ripetibbli | Trend il-valur relatat u spezzjona t-tranżizzjoni eżatta tas-sekwenza |
Il-funzjonijiet tal-ħruġ tal-forza, jekk preżenti, jappartjenu għal persunal imħarreġ tal-manutenzjoni. L-enerġizzazzjoni ta 'output barra s-sekwenza normali tista' toħloq moviment mhux mistenni jew jegħleb interlocks tal-proċess.
Il-veduta tal-fabbrika: tikkontrolla r-riċetta, mhux biss il-magna
Ħafna "ħsarat fil-magni" rikorrenti jibdew hekk kif ir-riċetta mhux dokumentata tinbidel. It-tieni bidla tirret temperatura, dewmien, veloċità, pressjoni jew profil differenti iżda m'għandha l-ebda rekord ta 'għaliex inbidlet. L-allarm isir l-ewwel konsegwenza viżibbli.
Rekord prattiku tal-fabbrika jinkludi numru tal-prodott u tal-moffa, mudell tal-magna, grad tal-materjal, reviżjoni tar-riċetta approvata, operatur, data, raġuni tal-bidla, valur antik, valur ġdid, riżultat imkejjel u approvazzjoni. Ipproteġi r-riċetti prinċipali u ħalli l-operaturi jaġġustaw biss l-oqsma meħtieġa mir-rwol tagħhom.
Agħmel backup ta' fajls stabbli wara l-ikkummissjonar u wara bidla fil-proċess approvata. Jekk valur m'għandux unità dokumentata, firxa sigura jew funzjoni, ikkonfermah bid-dokumentazzjoni tal-elettriku u tal-proċess qabel ma teditha. Kurrent ta' Kingglepaġna tas-servizz ta 'wara l-bejgħjiddeskrivi wkoll appoġġ ta' taħriġ u manutenzjoni preventiva; appoġġ speċifiku għall-magna għandu juża n-numru tas-serje u l-verżjoni tas-softwer attwali.
Mistoqsijiet ta' spiss
Għaliex il-magna ma tibda fil-modalità awtomatika?
Is-sekwenza tista' tkun qed tistenna kundizzjoni ta' sikurezza, temperatura, pożizzjoni, pressjoni, materjal, robot, jew mod. Aqra l-ewwel allarm attiv u iċċekkja l-inputs relatati minflok ripetutament tagħfas start.
Nista 'reset allarm u nkompli l-produzzjoni?
Biss wara li l-kawża tinftiehem, iż-żona hija sigura, u l-kundizzjoni rilevanti ġiet restawrata. Resets ripetuti jistgħu jaħbu ħsara intermittenti jew jikkawżaw ħsara fit-tagħmir.
X'inhi d-differenza bejn input u output?
Input huwa sinjal li jirċievi l-PLC, bħal swiċċ tal-limitu jew kundizzjoni ta 'pressjoni. Output huwa kmand li jibgħat il-PLC, bħall-enerġizzazzjoni ta 'valv, heater jew kontroll tas-sewqan.
Għaliex it-temperatura attwali hija differenti mit-temperatura stabbilita?
Iż-żona tista' tkun għadha tisħon, tkessaħ, imfixkla mill-fluss tal-materjal, limitata minn ħsara, jew affettwata minn problema ta' sensorju, heater, swiċċjar jew irfinar. Iċċekkja l-istatus tal-ħruġ u ż-żona fiżika qabel ma tibdel il-valur stabbilit.
L-iskrins Kinggle HMI kollha huma identiċi?
Nru. L-iskrins u l-funzjonijiet disponibbli jvarjaw skont il-mudell tal-magna, l-għażliet, il-programm PLC, il-kontrollur tal-ħxuna tal-ħajt u r-reviżjoni tas-softwer.
